MAYA Manuali – Solidi Elementari

Tutti i Disegni di questa sezione sono di proprietà di Benetti Nicola per conto de “gli Artigiani Digitali”
L’utilizzo è ad esclusivo Uso Didattico

Impostazioni per Maya

Viste 2D
Vista 3D Under Costruction
Descrizione

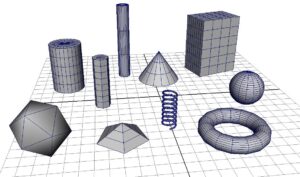

Creare i seguenti oggetti utilizzando le opzioni di comando:

  • una Sfera (Sphere) di raggio 5, con suddivisioni di 15 x 25;
  • un Parallelepipedo (Cube) di 15 x 20 x 15, con le suddivisioni di 8 x 6 x 4;
  • un Cilindro (Cylinder) di raggio 5 e altezza 15, con suddivisioni di 25 x 5 x 3;
  • un Cono (Cone) di raggio 7 e altezza 10, con suddivisioni di 15 x 3 x 2;
  • un Torus con raggio 7 e section radius 2 , con suddivisioni di 15 x 25;
  • un Prisma (Prism) a Base Ettagonale (number of sides 7) lungo 15, side length 2, con suddivisioni di 8 x 2;
  • una Piramide (Pyramid) a base Pentagonale, di lato 8, con suddivisioni di 3 x 2;
  • un Tubo (Pipe) di raggio 2, alto 50, di spessore 0.8, con suddivisioni 25 x 3 x 2;
  • una Spirale (Helix) di width 4, alta 10, coils 8, radius 0.2, con suddivisioni 8 x 50 x 2;
  • un Icosaedro (Platonic Solids) a 20 facce di raggio 7;



  • scalare su tutti gli assi tutti gli oggetti ad un valore di 0.3;
  • disporre gli oggetti all’interno della griglia, in modo che la pianta di sotto risulti appoggiata alla griglia orizzontale
